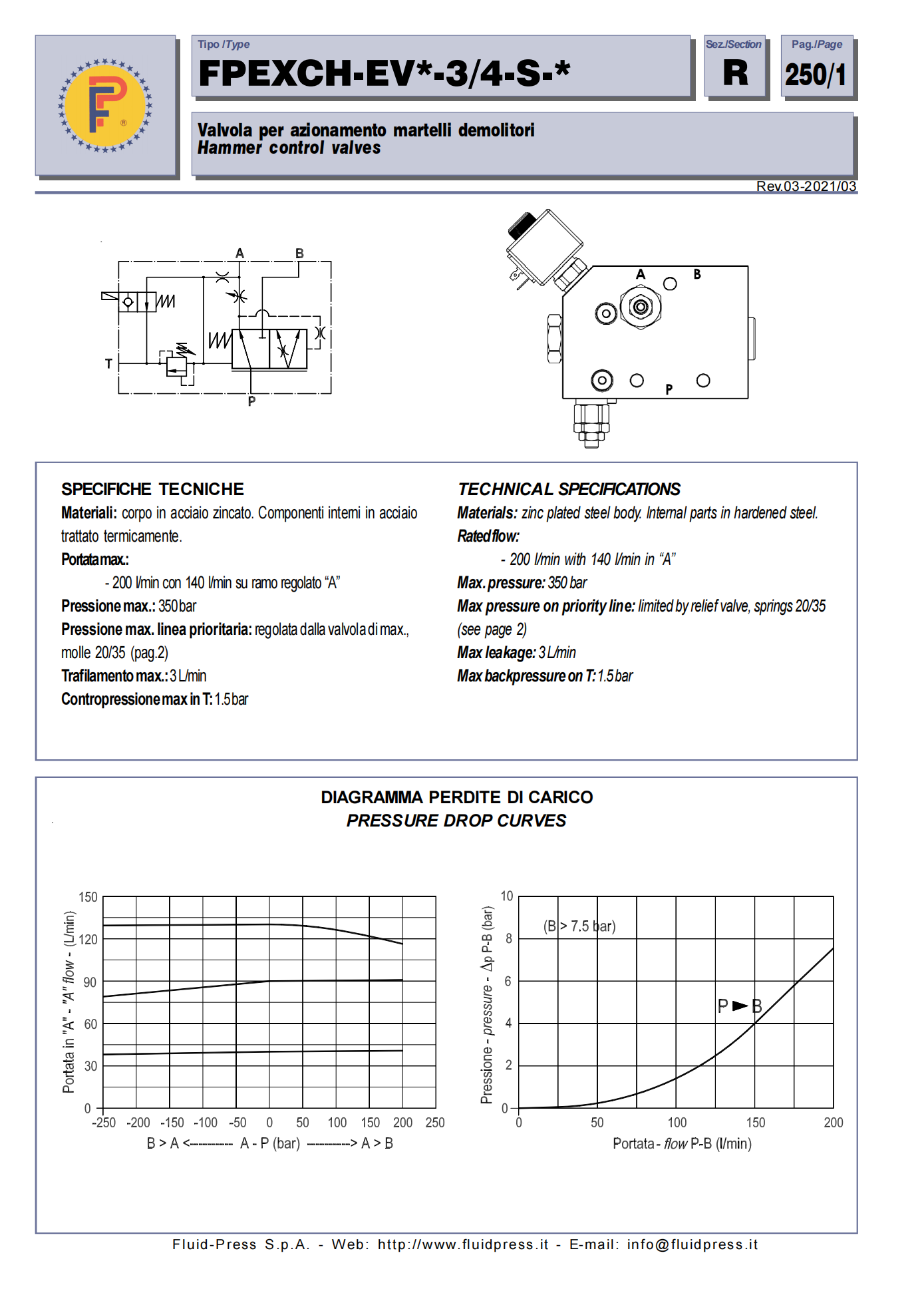

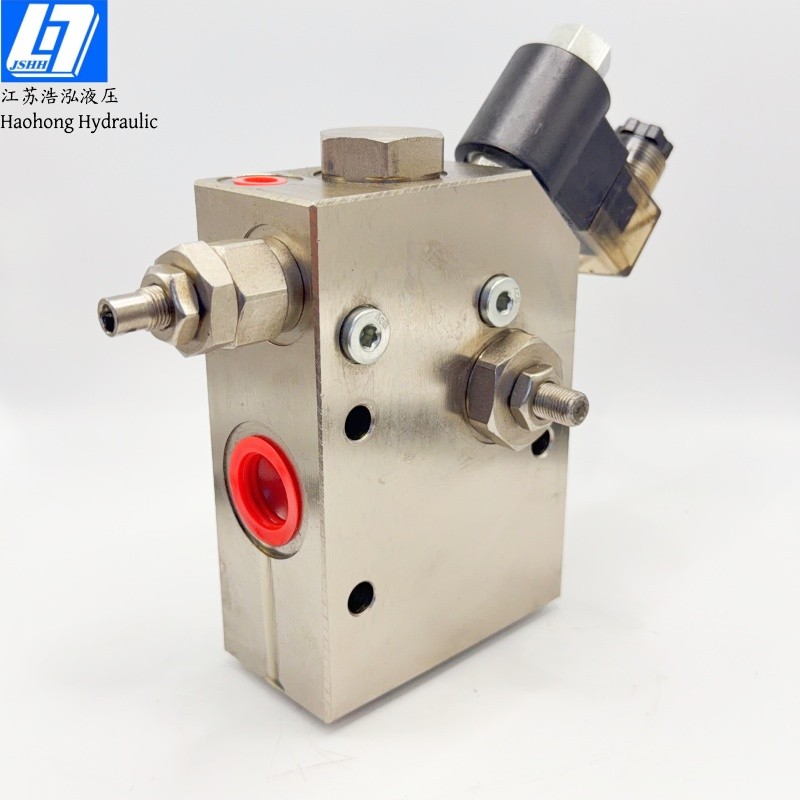

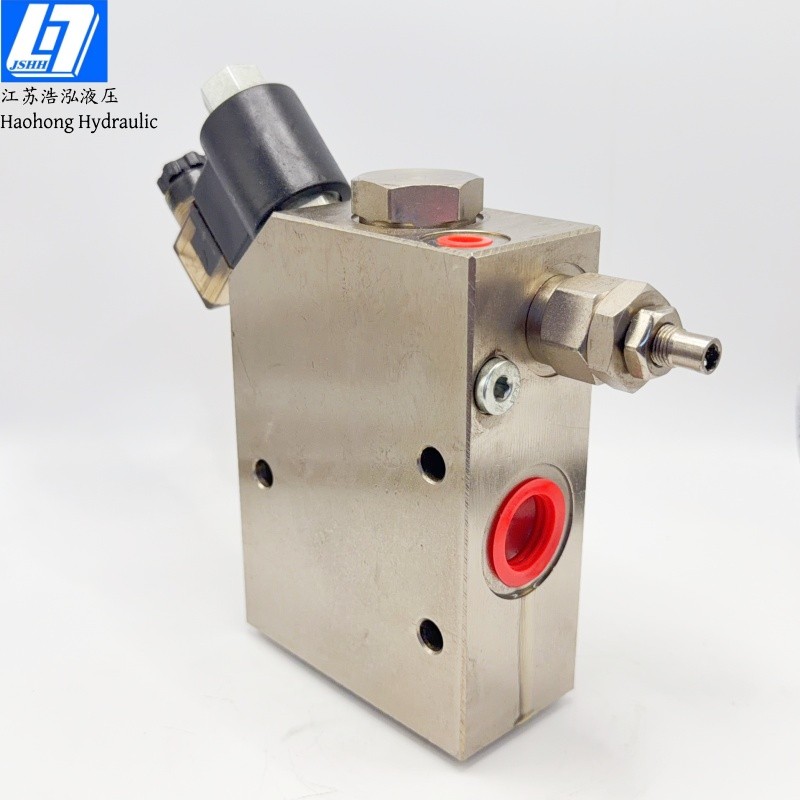

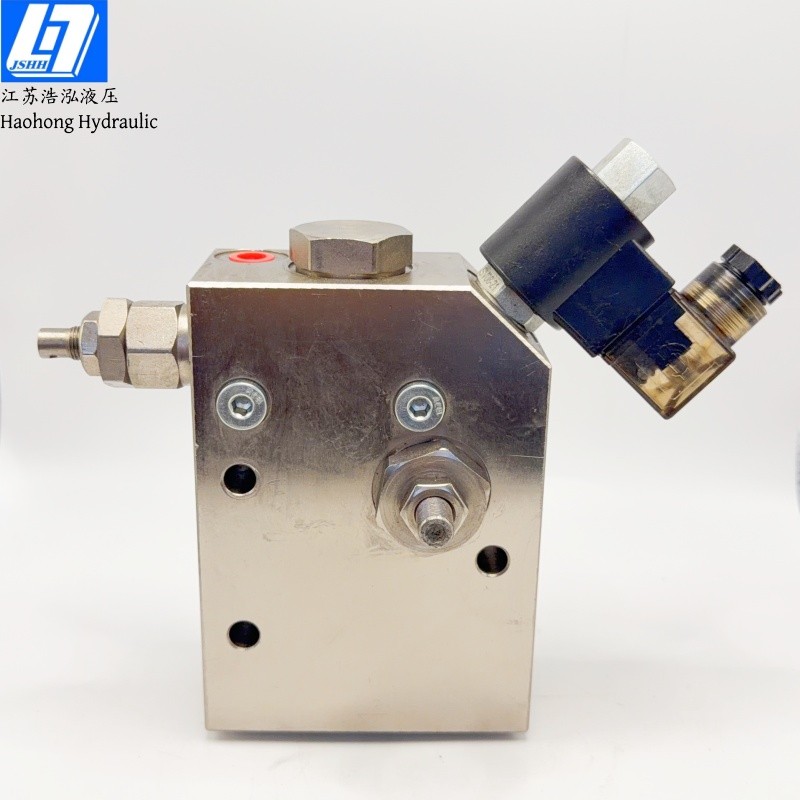

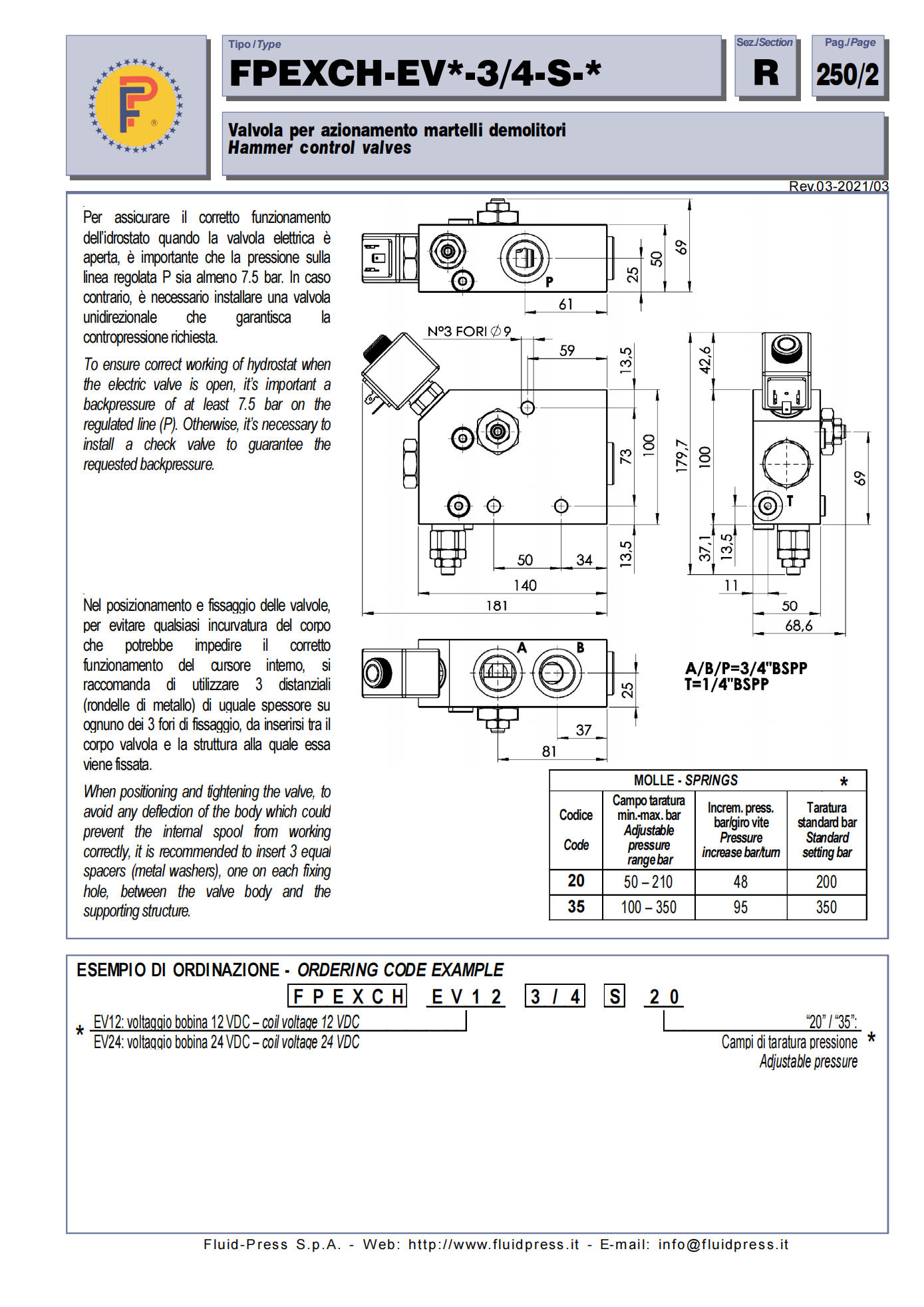

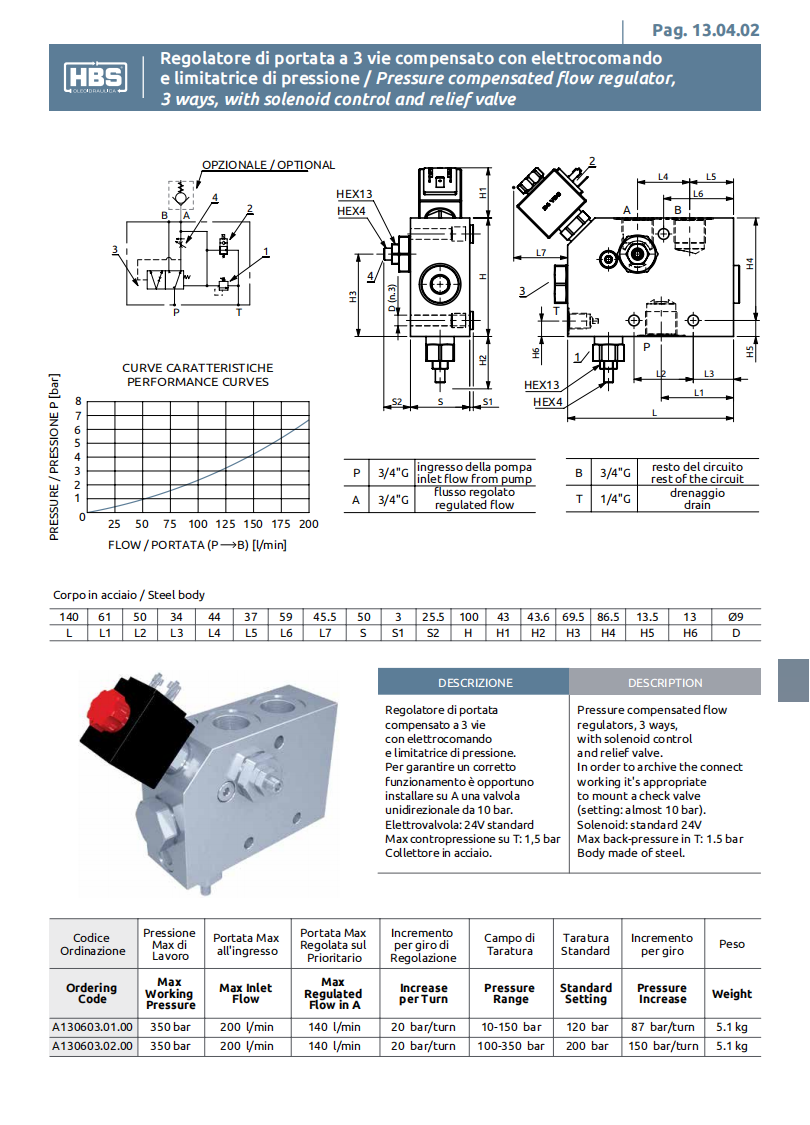

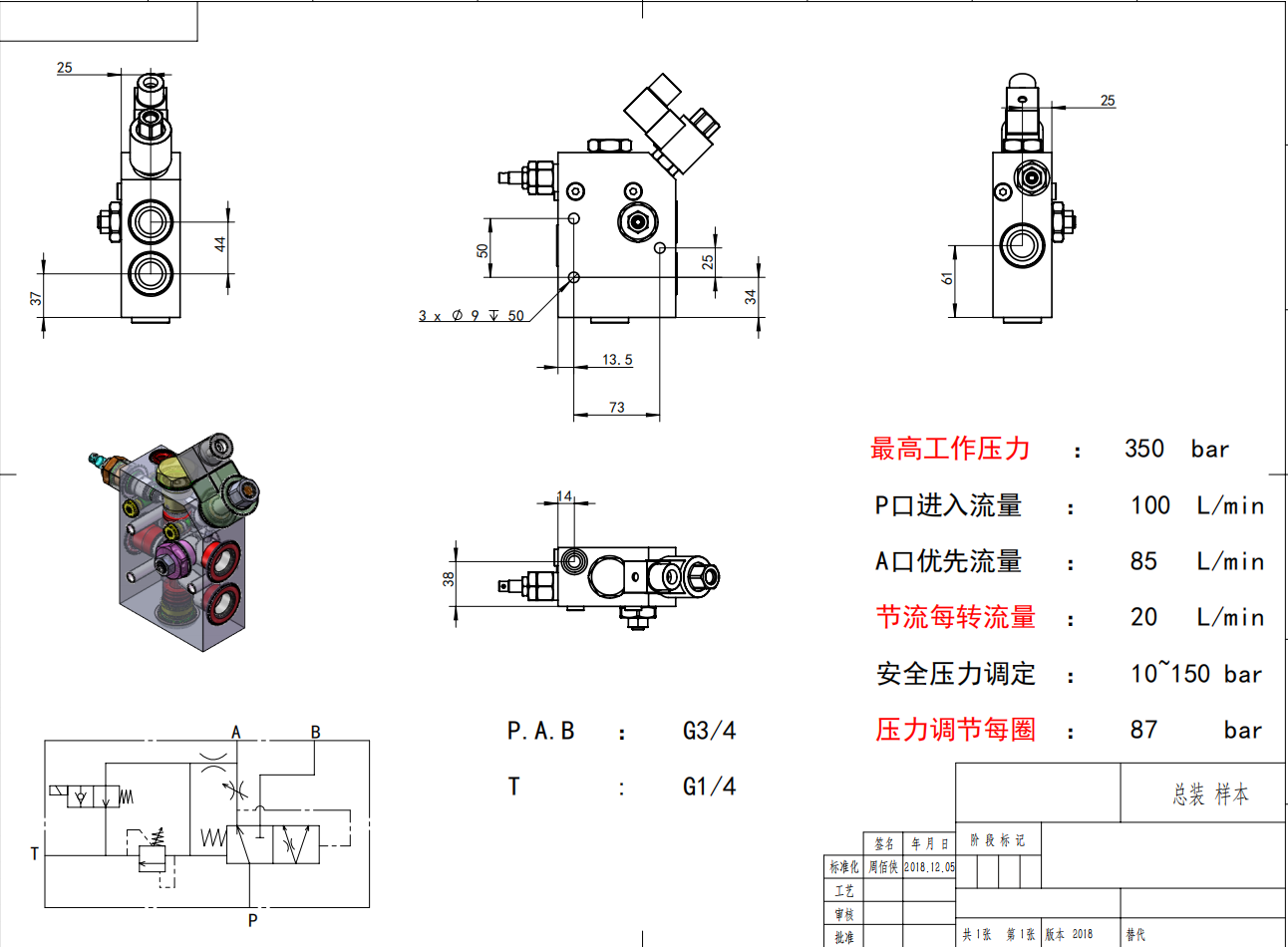

# FPEXCH-EV*-3/4-S-* 破碎锤电磁控制阀完整使用说明 ## 一、产品基础定位 这是**工程机械液压破碎锤专用电磁优先流量控制阀**（意大利FP品牌，型号FPEXCH-EV系列），集成**电磁开关、优先流量调节、过载溢流、单向保压**四大功能，安装在挖掘机/装载机破碎锤管路中间，用来控制破碎锤启停、稳定打击流量、保护主机液压系统。 ### 油口定义（阀体实物+原理图对应） - **P口**：进油口，接挖掘机多路阀过来的高压供油（3/4寸螺纹） - **A口**：优先出油口，**固定供给破碎锤**，可调节最大流量（标配调节螺钉，额定140L/min，最大200L/min） - **B口**：旁路溢流口，多余流量回主机回油/备用执行元件 - **T口**：泄油口，单独接油箱，最大允许背压1.5bar（不能和主回油共用，否则压力失控） - 顶部**EV电磁线圈**：24V/12V电磁铁，通电开启破碎锤油路，断电切断锤供油 ## 二、液压原理图油路逻辑（分两种工作状态） ### 状态1：电磁铁**断电（停机待机）** 1. 电磁阀阀芯弹簧复位，**切断P→A通往破碎锤的油路**； 2. 主泵来油P全部从B口旁路流走，破碎锤无供油，完全停止打击； 3. 内置单向阀锁住A口残余压力，防止破碎锤意外微动、空锤撞击。 ### 状态2：电磁铁**得电（破碎锤工作）** 1. 电磁吸力推动阀芯换向，P口高压油导通至A口，向破碎锤供油； 2. **优先流量调节**：通过阀体侧面调节螺钉限制A口最大流量（标准调140L/min），无论主机泵输出多少流量，A口流量恒定；超过设定流量的多余油液，自动从B口溢流旁路； 3. **过载压力保护**：内置溢流阀（弹簧20/35，最高耐压350bar），当破碎锤闷锤、堵转压力超标时，高压油自动泄往B口，限制系统峰值压力，保护挖掘机主泵和破碎锤缸体； 4. 泄油T口持续排出阀内控制腔泄漏油，保证阀芯换向灵敏。 ## 三、现场安装接线使用步骤 ### 1. 管路对接（严格匹配油口功能） 1. P：接挖掘机破碎锤输出高压油管（3/4螺纹）； 2. A：直接接破碎锤进油口； 3. B：接主机回油管路/液压油箱（无背压回路最佳）； 4. T：单独细油管直连油箱底部，**禁止并入B回油管路**（文档标注T最大背压仅1.5bar，背压过高会导致溢流压力漂移、打击无力）。 ### 2. 电气接线 阀体顶部EV电磁铁两根引线： - 匹配车载DC12V/DC24V电源，串联破碎锤脚踏开关/手柄开关； - 开关按下→线圈得电→破碎锤启动；松开开关→断电→锤立即停止供油。 ### 3. 流量调节（关键调试步骤） 阀体侧面带调节螺钉，用于设定破碎锤最大打击流量： 1. 松开锁紧螺母，顺时针拧螺钉：减小A口输出流量（打击频率变低、冲击力变大）； 2. 逆时针拧螺钉：增大A口流量（打击频率升高、冲击力变小）； 3. 原厂基准：标准调节140L/min，整机最大允许200L/min，不要调超200L/min，避免阀内磨损加剧、泄漏超标（阀最大内泄漏3L/min）。 ### 4. 压力保护调节 内置溢流阀弹簧，最高系统压力350bar： - 破碎锤闷锤压力超过设定值时，溢流自动打开泄压； - 如需调低系统保护压力，更换低刚度弹簧，或微调溢流调节螺钉。 ## 四、核心功能与使用优势 1. **电磁一键启停**：电控开关直接控制破碎锤通断，不用频繁操作主多路阀，操作便捷； 2. **优先恒流供给**：挖掘机大臂、小臂同时动作时，依然稳定给破碎锤输送设定流量，打击力度、频率不随复合动作衰减； 3. **过载防冲击**：堵锤瞬间自动溢流泄压，避免高压冲击损坏挖掘机主泵、破碎锤密封件； 4. **切断保压防空锤**：断电瞬间锁死破碎锤油路，停机后钎杆不会无油空打，延长锤体寿命； 5. 耐压350bar，适配中大吨位挖掘机破碎锤工况，锌合金阀体耐磨防锈。 ## 五、使用限制与禁忌（文档技术参数硬性要求） 1. T泄油口背压严禁＞1.5bar，否则阀换向失效、打击无力； 2. A口流量不可长期超过200L/min，否则内泄漏超3L/min，性能衰减； 3. 系统瞬时压力不可超过350bar，否则溢流阀永久变形； 4. 必须使用对应粘度抗磨液压油，低温环境需预热系统再开启破碎锤； 5. 断电状态下不可强行撬动阀芯，避免电磁密封损坏漏油。 ## 六、典型应用场景 适配6–30吨挖掘机液压破碎锤、小型装载机破碎属具，替代传统手动截止阀+分流阀组合，集成流量、压力、电控开关一体，简化整车破碎锤液压管路布局。
